Tại Ngọc Nam Phát, dòng hộp số trục vít bánh răng NMRV (RV) là một trong những sản phẩm chiến lược, được nhập khẩu và phân phối số lượng lớn để phục vụ các đơn vị chế tạo máy tại Việt Nam. Đây là dòng hộp số cốt âm (hollow shaft) có tính linh hoạt cao nhất trong các loại giảm tốc.

Dưới đây là thông tin chi tiết về dòng sản phẩm này:

1. Đặc điểm kỹ thuật của hộp số NMRV/RV

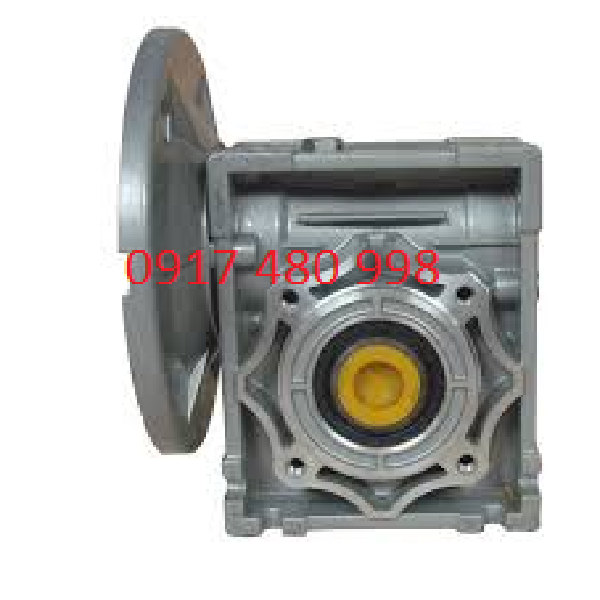

Hộp số NMRV nổi bật với thiết kế vỏ hợp kim nhôm (từ size 025 đến 090) giúp máy nhẹ và tản nhiệt cực tốt, cùng các đặc tính:

• Trục vít & Bánh răng: Trục vít bằng thép siêu bền, bánh răng bằng đồng hợp kim chất lượng cao giúp giảm ma sát và chống mài mòn.

• Cốt âm tiện lợi: Trục ra dạng lỗ (cốt âm) giúp người dùng dễ dàng lắp đặt vào trục máy có sẵn mà không cần khớp nối cồng kềnh.

• Tính lắp lẫn: Có thể kết hợp với nhiều loại mặt bích motor khác nhau (mặt bích chuẩn IEC) như B5, B14.

• Tỷ số truyền (Ratio): Đa dạng từ 1/5 đến 1/100. Để đạt tốc độ cực chậm, có thể ghép 2 hộp số NMRV lại với nhau.

2. Các kích thước (Size) phổ biến tại Ngọc Nam Phát

Chúng tôi luôn sẵn kho đầy đủ các Model để khách hàng lựa chọn:

• Size nhỏ: NMRV 025, 030, 040, 050 (Dùng cho motor công suất nhỏ từ 60W - 0.75kW).

• Size trung bình: NMRV 063, 075, 090 (Dùng cho motor 1.1kW - 3.7kW).

• Size lớn: NMRV 110, 130, 150 (Vỏ gang, dùng cho các ứng dụng tải nặng, công suất lên tới 7.5kW - 15kW).

3. Ưu điểm khi sử dụng hộp số cốt âm NMRV

• Thiết kế vuông góc: Giúp tối ưu hóa không gian lắp đặt, đặc biệt là trong các hệ thống băng tải hẹp.

• Khả năng tự hãm: Với các tỷ số truyền cao (thường từ 1/40 trở lên), hộp số có tính năng tự hãm, giúp cơ cấu dừng lại ngay khi ngắt điện (rất tốt cho các ứng dụng tời nâng nhẹ).

• Lắp đặt đa hướng: Có thể lắp đứng, nằm ngang hoặc treo tùy ý nhờ các lỗ bắt bulong xung quanh thân hộp số.

4. Ứng dụng thực tế

Dòng NMRV tại Ngọc Nam Phát được ứng dụng rộng rãi trong:

• Ngành thực phẩm: Máy đóng gói, máy trộn bột, dây chuyền sản xuất bánh kẹo.

• Ngành chăn nuôi: Hệ thống tời cho ăn tự động, máy ép viên thức ăn gia súc.

• Ngành quảng cáo: Các biển hiệu xoay, sân khấu quay.

• Xử lý nước thải: Máy gạt bùn, máy khuấy hóa chất nhẹ.

Tại sao nên chọn mua NMRV tại Ngọc Nam Phát?

1. Chữ tín quý hơn vàng: Cam kết hàng mới 100%, chất lượng ổn định, bánh răng đồng đúng chuẩn.

2. Kho hàng lớn: Đầy đủ các Ratio từ 1/5 đến 1/100, sẵn sàng giao ngay tại Bình Dương, TP.HCM và các tỉnh lân cận.

3. Hỗ trợ kỹ thuật: Tư vấn chọn đúng size hộp số dựa trên mô-men xoắn (Nm) và công suất motor để máy bền nhất.

4. Giá thành tối ưu: Là nhà phân phối trực tiếp, chúng tôi cam kết mức giá tốt nhất cho đại lý và đơn vị chế tạo.

Gợi ý cho bạn: Bạn đang cần dùng hộp số NMRV cho motor công suất bao nhiêu (HP/kW) và cần tốc độ đầu ra bao nhiêu vòng/phút? Hãy cho tôi biết, tôi sẽ tính toán Ratio và Size phù hợp nhất cho bạn!







6

HỘP SỐ GIẢM TỐC NMRV – HỘP SỐ TRỤC VÍT BÁNH VÍT

Hộp số giảm tốc NMRV là dòng hộp số trục vít – bánh vít (Worm Gearbox) được sử dụng rộng rãi trong các hệ thống máy móc công nghiệp nhờ thiết kế nhỏ gọn, vận hành ổn định, tỷ số truyền đa dạng và dễ dàng kết hợp với động cơ điện để tạo thành motor giảm tốc NMRV.

NMRV thường được ứng dụng trong băng tải, máy khuấy, máy đóng gói, máy thực phẩm, máy nâng hạ, máy công nghiệp, hệ thống cửa tự động, máy chế biến và nhiều thiết bị truyền động khác.

1. Cấu tạo hộp số NMRV

Hộp số NMRV chủ yếu gồm:

• Vỏ hộp số: thường sử dụng hợp kim nhôm đúc áp lực, có độ cứng vững và khả năng tản nhiệt tốt.
• Trục vít (Worm Shaft): truyền chuyển động từ động cơ vào bộ truyền.
• Bánh vít (Worm Wheel): kết hợp với trục vít để giảm tốc và tăng mô-men xoắn.
• Ổ bi: hỗ trợ trục vít và trục ra, giúp hộp số vận hành ổn định.
• Phớt dầu: hạn chế rò rỉ dầu bôi trơn và ngăn bụi, tạp chất xâm nhập.
• Nắp và mặt bích: phục vụ lắp đặt hộp số với động cơ hoặc máy móc.

2. Nguyên lý hoạt động

Động cơ điện truyền chuyển động quay vào trục vít của hộp số.

Trục vít ăn khớp với bánh vít, từ đó làm giảm tốc độ vòng quay và tăng mô-men xoắn ở trục đầu ra.

Ví dụ:

Motor → Trục vít → Bánh vít → Trục đầu ra → Thiết bị máy

Tỷ số truyền càng lớn thì tốc độ đầu ra càng thấp và mô-men xoắn đầu ra càng cao, trong phạm vi tải và điều kiện làm việc cho phép.

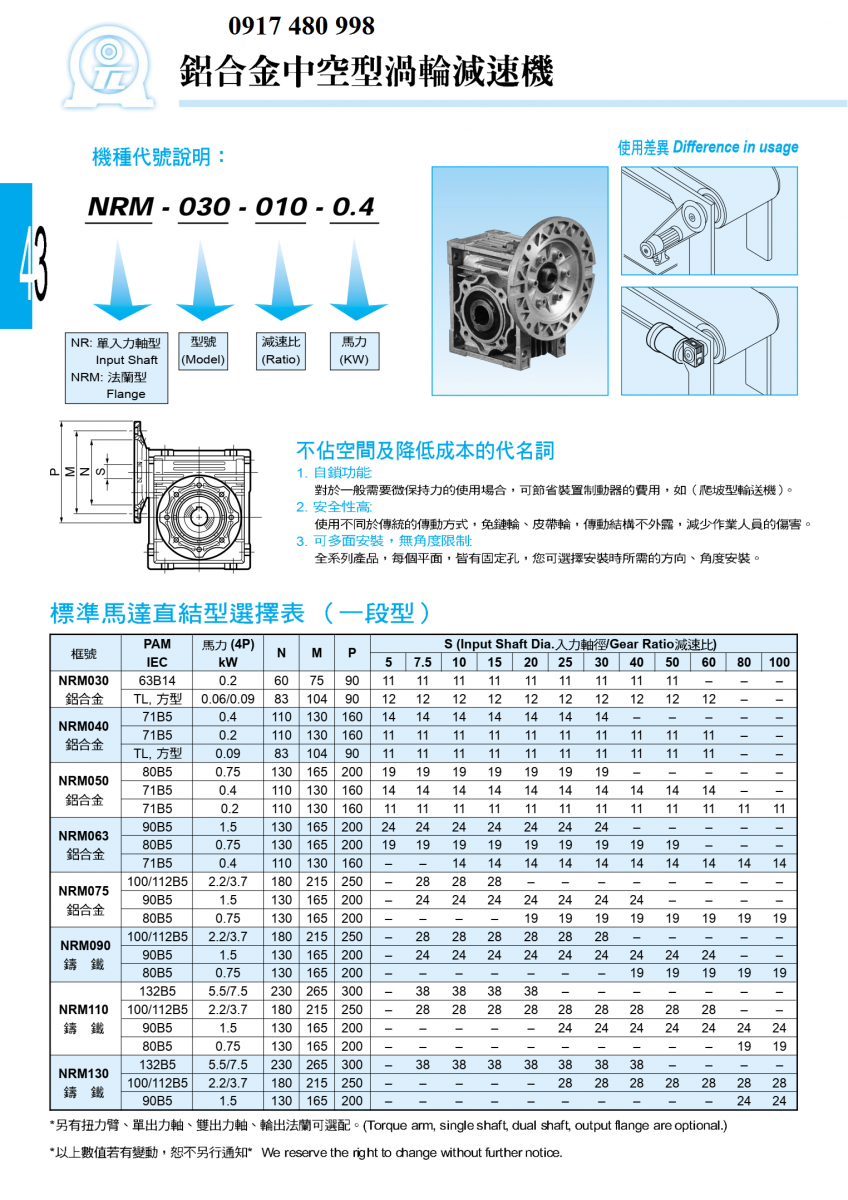

3. Các model NMRV phổ biến

Dòng NMRV có nhiều kích thước để lựa chọn, phổ biến như:

Tùy nhà sản xuất, cấu hình và tiêu chuẩn sản phẩm, dải model và thông số có thể khác nhau.

4. Tỷ số truyền NMRV

NMRV có nhiều tỷ số truyền (Ratio) để đáp ứng yêu cầu tốc độ khác nhau.

Một số tỷ số truyền thường gặp:

5:1 – 7.5:1 – 10:1 – 15:1 – 20:1 – 25:1 – 30:1 – 40:1 – 50:1 – 60:1 – 80:1 – 100:1

Tỷ số truyền thực tế phụ thuộc vào model và nhà sản xuất.

Ví dụ, với motor tốc độ khoảng 1.400 vòng/phút, khi sử dụng hộp số tỷ số truyền 30:1, tốc độ đầu ra lý thuyết sẽ vào khoảng:

1.400 / 30 ≈ 46,7 vòng/phút

Thực tế cần tính đến độ trượt và hiệu suất truyền động của hộp số.

5. Các kiểu lắp đặt NMRV

Một ưu điểm của NMRV là có nhiều phương án lắp đặt.

NMRV chân đế

Có chân đế để cố định hộp số trực tiếp lên khung máy.

NMRV mặt bích

Có thể sử dụng mặt bích để kết nối với thiết bị hoặc động cơ tùy cấu hình.

NMRV kết hợp motor

NMRV có thể kết hợp với motor điện để tạo thành:

Motor điện + NMRV = Motor giảm tốc NMRV

Đây là cấu hình rất phổ biến trong các hệ thống máy công nghiệp.

6. Ưu điểm của hộp số NMRV

Thiết kế nhỏ gọn:
Kích thước tương đối nhỏ so với khả năng giảm tốc, thuận tiện lắp đặt trong không gian hạn chế.

Tỷ số truyền đa dạng:
Có nhiều lựa chọn ratio để phù hợp với yêu cầu tốc độ đầu ra.

Vận hành tương đối êm:
Cơ cấu trục vít – bánh vít giúp quá trình truyền động diễn ra ổn định và ít tiếng ồn trong điều kiện làm việc phù hợp.

Dễ kết hợp motor:
Có thể kết hợp với nhiều loại động cơ điện thông qua các cấu hình mặt bích/adapter phù hợp.

Dễ lắp đặt:
Có nhiều kiểu lắp đặt và hướng trục đầu ra đáp ứng nhiều loại máy móc.

Khả năng tăng mô-men xoắn:
Giúp động cơ truyền lực phù hợp cho các cơ cấu cần tốc độ thấp hơn và mô-men lớn hơn.

7. Nhược điểm và lưu ý khi sử dụng

Do sử dụng cơ cấu trục vít – bánh vít, hiệu suất của NMRV có thể thấp hơn một số dòng hộp số bánh răng khi sử dụng ở tỷ số truyền lớn.

Khi lựa chọn NMRV cần đặc biệt chú ý:

• Công suất motor.
• Tốc độ motor.
• Tốc độ đầu ra yêu cầu.
• Tỷ số truyền.
• Mô-men xoắn đầu ra.
• Tải làm việc.
• Hệ số tải.
• Thời gian làm việc.
• Kiểu lắp đặt.
• Đường kính trục ra.
• Kích thước mặt bích.
• Hướng lắp đặt.
• Điều kiện môi trường.

Không nên chỉ chọn hộp số dựa vào công suất motor, vì cùng một công suất nhưng tải, tốc độ, thời gian làm việc và hệ số tải khác nhau có thể yêu cầu hộp số khác nhau.

8. Ứng dụng của hộp số NMRV

NMRV được sử dụng trong nhiều thiết bị:

• Băng tải
• Máy đóng gói
• Máy trộn
• Máy khuấy
• Máy chế biến thực phẩm
• Máy sản xuất
• Máy in
• Máy dệt
• Máy nâng hạ
• Máy vận chuyển
• Hệ thống cửa tự động
• Máy cuốn/xả vật liệu
• Máy chế biến nông sản
• Hệ thống cấp liệu
• Thiết bị công nghiệp tự động hóa

9. Cách chọn hộp số NMRV

Để chọn đúng NMRV, khách hàng nên cung cấp tối thiểu:

1. Công suất motor: kW hoặc HP
2. Tốc độ motor: vòng/phút
3. Tốc độ đầu ra mong muốn: rpm
4. Tải/mô-men xoắn yêu cầu: Nm nếu có
5. Kiểu lắp: chân đế, mặt bích...
6. Đường kính trục đầu ra yêu cầu
7. Thời gian làm việc: liên tục hay gián đoạn
8. Ứng dụng thực tế: băng tải, máy khuấy, máy trộn...

Ví dụ khách hàng yêu cầu:

Motor 2.2 kW – 4P – khoảng 1.400 rpm
Tốc độ đầu ra khoảng 45 rpm
Lắp cho băng tải

Có thể xác định tỷ số truyền sơ bộ:

i ≈ 1.400 / 45 ≈ 31:1

Sau đó cần kiểm tra mô-men xoắn, hệ số tải và kích thước hộp số trước khi chốt model.

NMRV TẠI NGỌC NAM PHÁT

CÔNG TY TNHH KỸ THUẬT CÔNG NGHIỆP NGỌC NAM PHÁT cung cấp các giải pháp hộp số giảm tốc NMRV và motor giảm tốc NMRV phục vụ nhu cầu truyền động trong các hệ thống máy móc công nghiệp.

Ngọc Nam Phát có thể tư vấn lựa chọn theo:

Model → Tỷ số truyền → Công suất motor → Tốc độ đầu ra → Mô-men xoắn → Kiểu lắp đặt → Ứng dụng thực tế.
