MOTOR GIẢM TỐC TUNGLEE CHÂN ĐẾ – PL SERIES







Motor giảm tốc TUNGLEE chân đế là dòng PL Series – Parallel Shaft Gear Motor (Foot-Mounted) của Tung Lee Electrical Co., Ltd. – Taiwan. Đây là loại motor giảm tốc có trục ra đặc và chân đế, được thiết kế để bắt cố định trực tiếp lên khung máy hoặc bệ máy. Tung Lee chính thức phân loại PL là Parallel Shaft Gear Motor (Foot-Mounted).

Tung Lee Electrical được thành lập từ năm 1976 và phát triển các sản phẩm gear motor, gear reducer, parallel-shaft gear, shaft-mounted gear motor và planetary gear reducer.

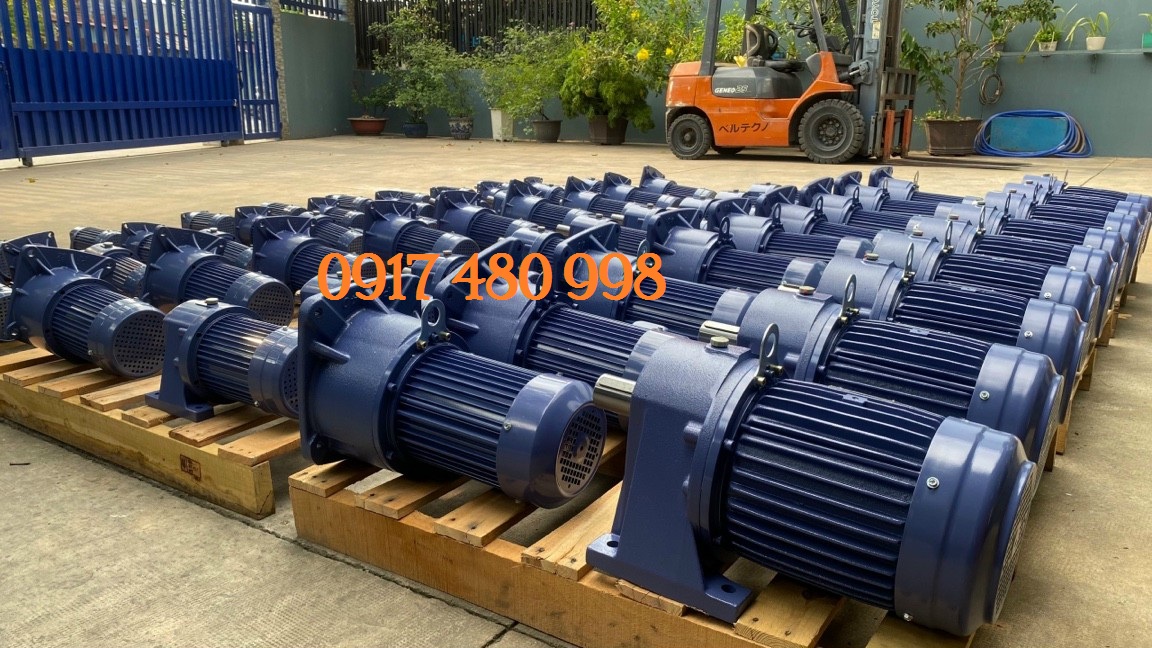

1. HÌNH ẢNH MOTOR GIẢM TỐC TUNGLEE CHÂN ĐẾ







Thiết kế đặc trưng của dòng TUNGLEE PL gồm:

• Motor điện nằm ngang
• Hộp giảm tốc dạng bánh răng
• Trục đầu ra đặc
• Chân đế hai bên
• Hộp đấu dây trên thân motor
• Có thể lựa chọn cấu hình có hoặc không có thắng điện từ, tùy model.

2. TUNGLEE PL LÀ GÌ?

PL = 3-Phase Horizontal Gear Reduction Motor – Foot Mounted

Có thể hiểu:

Motor giảm tốc bánh răng 3 pha, kiểu nằm ngang, lắp chân đế.

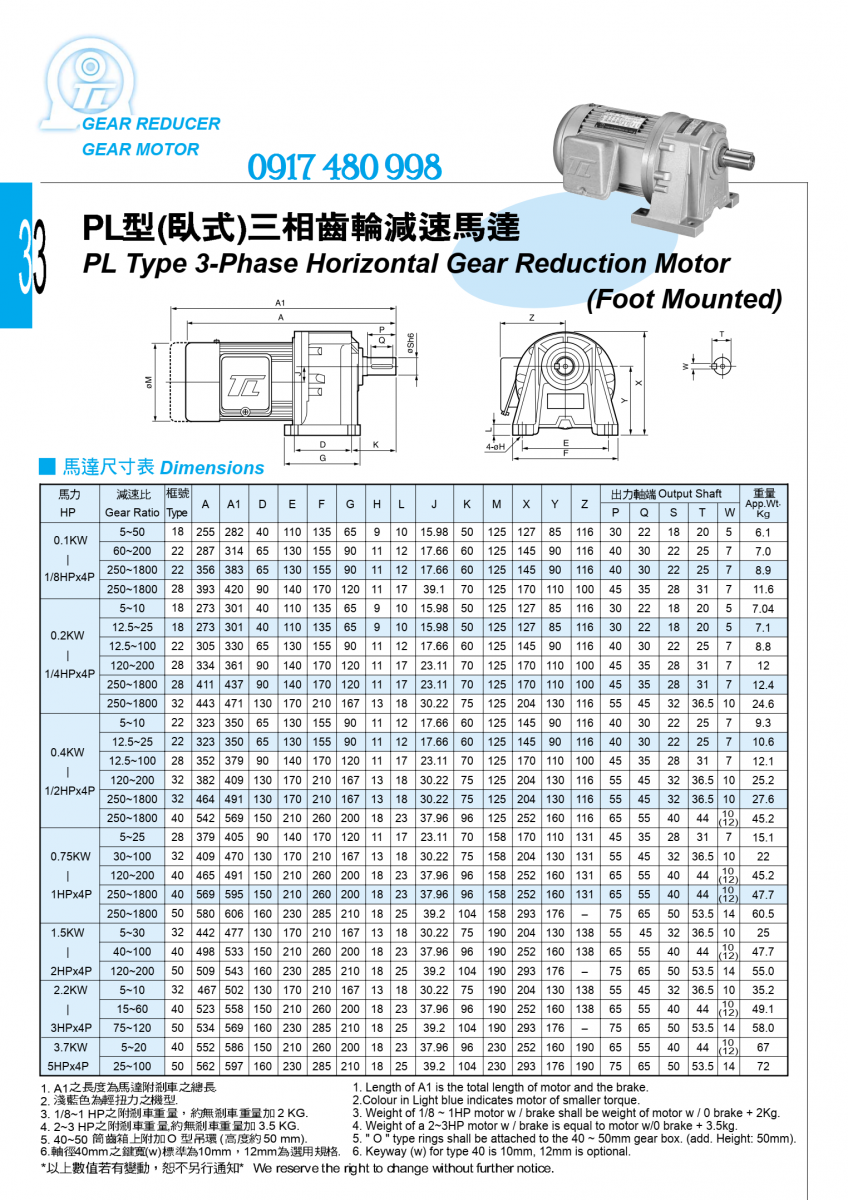

Tài liệu kỹ thuật của Tung Lee thể hiện rõ dòng PL Type 3-Phase Horizontal Gear Reduction Motor (Foot Mounted).

Cấu trúc truyền động:

Motor điện → Bộ bánh răng giảm tốc → Trục ra đặc → Máy

Nhờ có chân đế, toàn bộ cụm motor giảm tốc được cố định bằng bulông vào khung máy.

3. CẤU TẠO MOTOR GIẢM TỐC TUNGLEE CHÂN ĐẾ

4

① Motor điện

Cung cấp công suất đầu vào cho hộp giảm tốc.

Tùy cấu hình có thể lựa chọn điện áp và loại motor phù hợp với hệ thống.

② Hộp giảm tốc

Bộ bánh răng thực hiện nhiệm vụ:

• Giảm tốc độ
• Tăng mô-men xoắn
• Truyền công suất đến trục ra

③ Trục đầu ra

PL sử dụng trục đầu ra đặc, có rãnh then để kết nối với thiết bị truyền động.

Có thể kết nối với:

• Khớp nối
• Nhông xích
• Pulley
• Bánh răng
• Tang băng tải
• Trục máy

④ Chân đế

Đây là đặc điểm quan trọng nhất của dòng PL.

Chân đế giúp:

• Bắt bulông xuống khung máy
• Cố định motor chắc chắn
• Giảm chuyển động của cụm motor
• Dễ thiết kế bệ máy

4. ĐẶC ĐIỂM NỔI BẬT CỦA TUNGLEE PL

⚙️ Trục ra đặc

Trục đặc giúp PL dễ kết nối với hệ thống truyền động bên ngoài.

Ví dụ:

PL → Khớp nối → Trục máy

hoặc:

PL → Nhông → Xích → Máy

hoặc:

PL → Pulley → Dây đai

???? Chân đế chắc chắn

Motor được cố định trực tiếp bằng các lỗ bulông trên chân đế.

Điều này đặc biệt phù hợp với các máy có:

• Khung thép
• Bệ máy
• Băng tải
• Máy trộn
• Máy khuấy
• Máy vận chuyển

???? Thiết kế nằm ngang

Dòng PL được Tung Lee phân loại là horizontal gear reduction motor, vì vậy motor và hộp giảm tốc được bố trí theo kiểu nằm ngang.

Thiết kế này thuận tiện cho việc lắp đặt trên các bệ máy truyền thống.

5. CÔNG SUẤT MOTOR GIẢM TỐC TUNGLEE CHÂN ĐẾ

Theo tài liệu/catalog PL của Tung Lee, dòng này có các cấu hình từ 0,1 kW đến 3,7 kW; một số nguồn phân phối tại Việt Nam cũng liệt kê các mức công suất phổ biến từ 0,1 kW đến 3,7 kW.

Một số mức thường gặp:

Lưu ý: công suất, frame và tỷ số truyền phải được kiểm tra theo đúng model/nameplate khi báo giá.

6. TỶ SỐ TRUYỀN TUNGLEE PL

4

Catalog PL của Tung Lee thể hiện nhiều vùng tỷ số truyền, từ các tỷ số thấp đến tỷ số rất lớn; tài liệu kỹ thuật được công bố có các vùng như 5–50, 60–200 và 250–1800 tùy frame/cấu hình.

Trên thị trường thường gặp các tỷ số như:

• i = 5
• i = 10
• i = 15
• i = 20
• i = 25
• i = 30
• i = 40
• i = 50
• i = 60
• i = 80
• i = 100
• i = 150
• i = 200

và các tỷ số cao hơn tùy cấu hình.

7. VÍ DỤ TÍNH TỐC ĐỘ ĐẦU RA

Giả sử motor 4P có tốc độ khoảng 1.450 vòng/phút.

Tỷ số truyền 1/10:

1.450 ÷ 10 ≈ 145 rpm

Tỷ số truyền 1/20:

1.450 ÷ 20 ≈ 72,5 rpm

Tỷ số truyền 1/30:

1.450 ÷ 30 ≈ 48,3 rpm

Tỷ số truyền 1/40:

1.450 ÷ 40 ≈ 36,25 rpm

Vì vậy khi chọn motor giảm tốc, khách hàng cần xác định tốc độ đầu ra mong muốn, không chỉ xác định công suất motor.

8. TUNGLEE PL CÓ THỂ DÙNG THẮNG ĐIỆN TỪ KHÔNG?

Có, tùy cấu hình.

Thắng điện từ được sử dụng khi hệ thống cần:

• Dừng motor nhanh hơn
• Giữ vị trí khi motor ngừng
• Kiểm soát chuyển động
• Ứng dụng có quán tính lớn

Tung Lee cũng liệt kê cấu hình motor có electromagnetic brake trong danh mục sản phẩm và tài liệu kỹ thuật.

4

9. ỨNG DỤNG MOTOR GIẢM TỐC TUNGLEE CHÂN ĐẾ







???? Băng tải

TUNGLEE PL phù hợp với nhiều hệ thống:

Dòng Motor giảm tốc Tunglee (Đài Loan) là lựa chọn "quốc dân" tại thị trường Việt Nam nhờ sự cân bằng hoàn hảo giữa chất lượng ổn định và giá thành hợp lý. Tại Ngọc Nam Phát, chúng tôi cung cấp đầy đủ các dòng Tunglee chính hãng, phục vụ đa dạng từ sản xuất nhẹ đến công nghiệp nặng.

Dưới đây là thông tin chi tiết về dòng sản phẩm này:

1. Phân loại các dòng Tunglee phổ biến

Tunglee nổi tiếng với các thiết kế đa dạng, dễ dàng lắp đặt và thay thế:

• Dòng Chân đế (Model PL): Thiết kế chắc chắn, chuyên dùng cho các hệ thống băng tải, máy khuấy, máy đóng gói.

• Dòng Mặt bích (Model PF): Thích hợp để lắp trực tiếp vào thành máy hoặc các vị trí yêu cầu độ thẩm mỹ và tiết kiệm không gian.

• Motor giảm tốc mini (Dòng nhỏ): Công suất từ 6W đến 250W, thường dùng cho các máy móc y tế, thực phẩm nhỏ hoặc quảng cáo.

2. Ưu điểm nổi bật

• Bánh răng thép hợp kim: Được gia công CNC chính xác và nhiệt luyện bằng phương pháp thấm carbon, giúp motor vận hành êm ái, chịu tải tốt và tuổi thọ cao.

• Vỏ nhôm/gang chất lượng cao: Giúp tản nhiệt nhanh, bảo vệ động cơ khi vận hành liên tục 24/7.

• Tiêu chuẩn bảo vệ IP55: Khả năng kháng bụi và nước tốt, phù hợp với môi trường sản xuất tại Việt Nam.

• Dễ bảo trì: Phụ tùng thay thế của Tunglee rất phổ biến, giúp tối ưu thời gian dừng máy.

3. Thông số kỹ thuật cơ bản

Tại kho của Ngọc Nam Phát, chúng tôi luôn sẵn hàng các thông số sau:

4. Ứng dụng thực tế

Motor Tunglee được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống băng tải: Trong các nhà máy may mặc, giày da, điện tử.

• Ngành thực phẩm: Máy trộn bột, máy cán màng, dây chuyền đóng chai.

• Nông nghiệp: Máy sàng lọc nông sản, hệ thống cho ăn tự động trong trang trại.

• Môi trường: Máy khuấy hóa chất nhẹ, máy ép bùn cỡ nhỏ.

Tại sao nên chọn Tunglee từ Ngọc Nam Phát?

1. Hàng chính hãng 100%: Đầy đủ chứng chỉ từ nhà sản xuất Đài Loan.

2. Giá cạnh tranh: Chúng tôi cam kết mức giá tốt nhất cho các đơn vị chế tạo máy và đại lý.

3. Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ thuật hỗ trợ chọn tỉ số truyền và công suất tối ưu nhất cho ứng dụng của bạn.

4. Giao hàng nhanh: Hàng luôn sẵn kho tại TP.HCM và Bình Dương, giao hàng toàn quốc.

Bạn đang tìm mã hàng cụ thể? Hãy cung cấp công suất (kW) hoặc tỷ số truyền, tôi sẽ gửi bảng thông số kích thước (Dimension) chính xác để bạn duyệt bản vẽ thiết kế máy!
