MOTOR GIẢM TỐC TUNGLEE MẶT BÍCH – PF SERIES

Motor giảm tốc Tunglee mặt bích PF Series là dòng động cơ giảm tốc dạng lắp mặt bích (Flange-Mounted) của Tung Lee Electrical Co., Ltd. – Đài Loan. Theo danh mục sản phẩm chính thức của Tung Lee, PF được phân loại là Parallel Shaft Gear Motor – Flange-Mounted, thuộc nhóm motor giảm tốc bánh răng trục song song.

Thiết kế mặt bích giúp motor có thể bắt trực tiếp vào mặt máy, hộp máy, khung thiết bị hoặc cụm truyền động, phù hợp với những hệ thống không thuận tiện bố trí chân đế.

1. ĐẶC ĐIỂM CỦA MOTOR TUNGLEE PF

Motor Tunglee PF có cấu tạo tích hợp:

• Động cơ điện
• Hộp giảm tốc bánh răng
• Mặt bích lắp đặt
• Trục ra đặc
• Ổ bi và hệ thống bánh răng truyền động
• Hộp đấu dây điện trên thân motor

Đặc điểm dễ nhận biết nhất là mặt bích tròn/vuông ở đầu hộp số với các lỗ bulông, cho phép cố định motor trực tiếp vào thiết bị.

Ví dụ, model PF22-0200-25S3 là motor giảm tốc Tunglee mặt bích công suất 0,2 kW, với cụm mặt bích phía trước và trục ra đặc.

2. TUNGLEE PF – THIẾT KẾ MẶT BÍCH

Khác với dòng PL chân đế, PF được thiết kế để lắp trực tiếp bằng mặt bích.

4

Ưu điểm của kiểu lắp mặt bích:

✔ Tiết kiệm không gian

Không cần bố trí bệ đỡ hoặc chân motor như dòng PL.

✔ Lắp đặt trực tiếp vào máy

Mặt bích và các lỗ bulông giúp cố định motor chắc chắn.

✔ Phù hợp máy khuấy

PF thường được sử dụng cho các ứng dụng cần motor đặt trực tiếp trên thân máy hoặc cụm khuấy.

✔ Dễ thiết kế máy

Kỹ sư chỉ cần thiết kế mặt gá tương ứng với kích thước mặt bích và trục ra.

3. THÔNG SỐ MOTOR GIẢM TỐC TUNGLEE PF

Thông số thực tế thay đổi theo từng model. Các tài liệu/nhà phân phối tại Việt Nam hiện công bố PF Series phổ biến trong khoảng 0,1 – 3,7 kW, với nhiều tỷ số truyền khác nhau; danh mục chính thức Tung Lee cũng cho phép tìm PF theo công suất và tỷ số truyền.

Một số catalog/nguồn phân phối tại Việt Nam liệt kê PF với các cấp công suất như 0,2; 0,4; 0,75; 1,5; 2,2 và 3,7 kW, trong khi các model cụ thể có thể khác nhau về frame, trục và tỷ số truyền.

4. CÁCH ĐỌC MODEL TUNGLEE PF

Ví dụ:

PF22-0200-25S3

Có thể hiểu theo cấu trúc model:

• PF → dòng motor giảm tốc mặt bích
• 22 → kích thước/frame liên quan đến cụm trục/hộp số
• 0200 → công suất 200 W = 0,2 kW
• 25 → tỷ số truyền 25:1
• S3 → mã cấu hình motor/điện

Model PF22-0200-25S3 được một nhà cung cấp công bố với công suất 0,2 kW và kiểu mặt bích.

Lưu ý: Khi đặt hàng cần đối chiếu catalog/model thực tế, vì cấu trúc mã có thể bao gồm thêm các hậu tố liên quan đến điện áp, phanh hoặc cấu hình đặc biệt.

5. TỶ SỐ TRUYỀN MOTOR TUNGLEE PF

Tỷ số truyền quyết định tốc độ đầu ra của motor.

Ví dụ motor đầu vào khoảng 1.400–1.450 vòng/phút:

*Tốc độ thực tế phụ thuộc tốc độ motor, tải và cấu hình hộp số.

Một số danh mục PF trên thị trường Việt Nam liệt kê các tỷ số truyền từ khoảng 5 đến 1.800 tùy công suất/frame; các model cụ thể cần được kiểm tra theo catalog của từng cấu hình.

6. MOTOR TUNGLEE PF CÓ THỂ DÙNG CHO NHỮNG MÁY NÀO?

???? Máy khuấy – máy trộn

Đây là một trong những ứng dụng phù hợp với thiết kế mặt bích.

Ứng dụng:

• Máy khuấy hóa chất
• Máy trộn nguyên liệu
• Máy khuấy nước
• Bồn khuấy
• Máy khuấy thực phẩm
• Hệ thống xử lý nước

???? Băng tải

Có thể sử dụng PF cho các cơ cấu băng tải khi thiết kế máy yêu cầu motor lắp trực tiếp bằng mặt bích.

???? Máy đóng gói

Sử dụng cho các cơ cấu:

• Băng tải cấp liệu
• Cơ cấu kéo
• Cơ cấu cuốn
• Cơ cấu định lượng

???? Máy chế biến thực phẩm

Có thể dùng cho:

• Máy trộn
• Máy khuấy
• Máy cấp liệu
• Máy đóng gói
• Máy chế biến nguyên liệu

???? Hệ thống xử lý nước

Có thể sử dụng cho các cơ cấu truyền động trong:

• Bể khuấy
• Máy khuấy hóa chất
• Hệ thống xử lý nước thải
• Cơ cấu gạt/khuấy

7. ƯU ĐIỂM CỦA MOTOR GIẢM TỐC TUNGLEE PF

⭐ 1. Thiết kế mặt bích

Mặt bích giúp motor lắp trực tiếp vào thiết bị, giảm nhu cầu sử dụng bệ đỡ.

⭐ 2. Thiết kế nhỏ gọn

Motor và hộp số được tích hợp thành một cụm, thuận tiện cho các máy có không gian lắp đặt hạn chế.

⭐ 3. Trục ra đặc

Trục ra đặc thích hợp kết nối với:

• Khớp nối
• Nhông
• Puly
• Cánh khuấy
• Cơ cấu truyền động khác

⭐ 4. Nhiều tỷ số truyền

Người dùng có thể lựa chọn ratio phù hợp với tốc độ yêu cầu của máy. Tung Lee chính thức phân loại PF là dòng Parallel Shaft Gear Motor – Flange-Mounted.

⭐ 5. Có nhiều cấu hình

Tung Lee cũng có các dòng liên quan như PFK – Flange-Input Gear Reducer và PFD – Dual-Shaft Gear Reducer, cho phép lựa chọn theo phương án truyền động của máy.

8. PHÂN BIỆT TUNGLEE PF VÀ PL

Tung Lee chính thức phân loại PL là Foot-Mounted và PF là Flange-Mounted.

9. PF VÀ PFK KHÁC NHAU NHƯ THẾ NÀO?

Đây là điểm khá quan trọng khi tư vấn khách hàng.

PF – Motor giảm tốc mặt bích

Motor điện và hộp giảm tốc được cấu thành thành một cụm motor giảm tốc hoàn chỉnh.

PFK – Hộp giảm tốc mặt bích

PFK là dạng Flange-Input Gear Reducer, sử dụng motor IEC phù hợp làm motor đầu vào. Tung Lee công bố PFK/PLK có dải áp dụng motor 0,1–3,7 kW và hỗ trợ nhiều tỷ số truyền.

Vì vậy:

PF = Motor + hộp giảm tốc

PFK = Hộp giảm tốc + motor IEC lắp rời

10. LỰA CHỌN MOTOR TUNGLEE PF NHƯ THẾ NÀO?

Khi chọn motor PF, không nên chỉ dựa vào kW.

Cần xác định:

① Công suất motor

Ví dụ:

• 0,2 kW
• 0,4 kW
• 0,75 kW
• 1,5 kW
• 2,2 kW
• 3,7 kW

② Tốc độ đầu ra

Ví dụ máy cần:

145 rpm → ratio khoảng 1:10

72 rpm → ratio khoảng 1:20

48 rpm → ratio khoảng 1:30

29 rpm → ratio khoảng 1:50

③ Mô-men xoắn

Đặc biệt quan trọng đối với:

• Máy khuấy
• Máy trộn
• Băng tải tải nặng
• Máy nâng/chuyển liệu

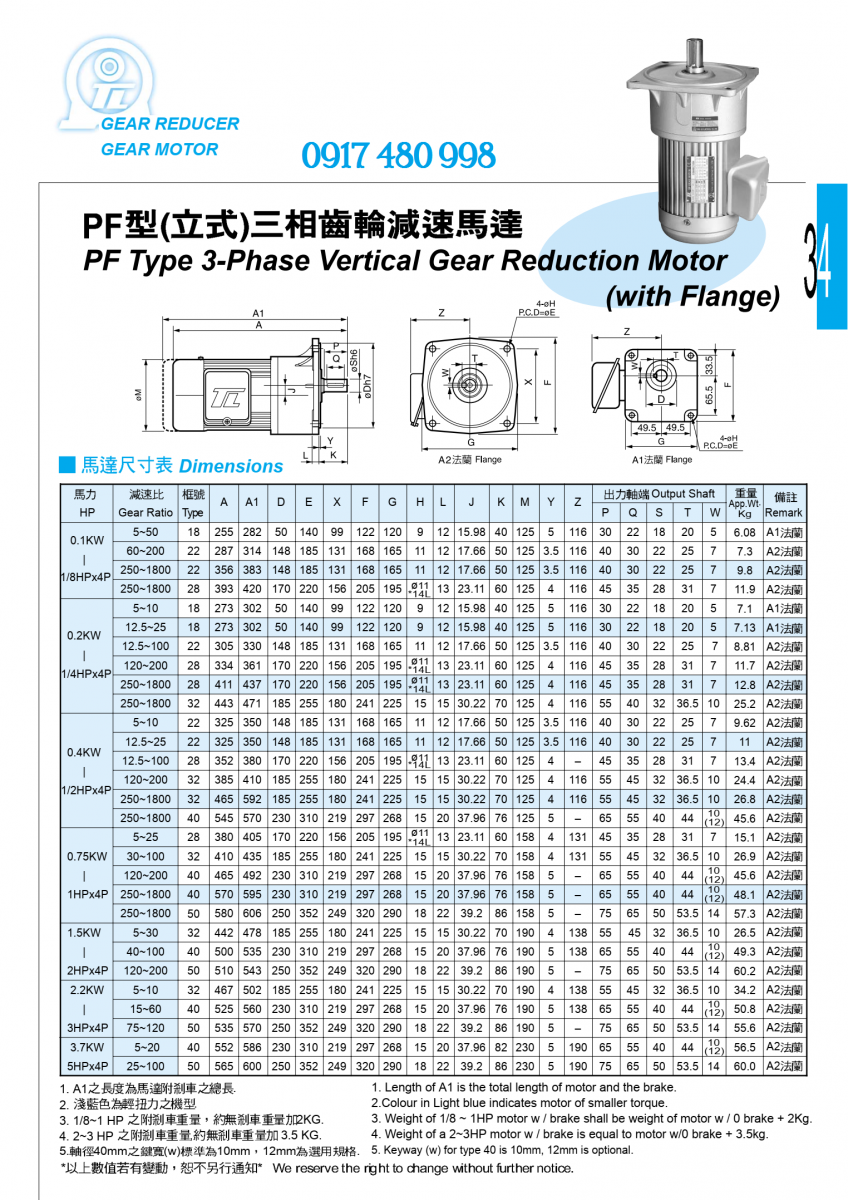

④ Kích thước mặt bích

Cần kiểm tra:

• Kích thước mặt bích
• Khoảng cách lỗ bulông
• Đường kính trục
• Chiều dài trục
• Chiều dài tổng thể motor

⑤ Điện áp

Cần xác định:

• 1 pha hay 3 pha
• 220 V
• 380 V
• 220/380 V
• 50 Hz hoặc 60 Hz

⑥ Có cần thắng từ không?

Nếu máy cần dừng nhanh hoặc giữ tải, có thể lựa chọn cấu hình motor có phanh điện từ nếu model tương ứng hỗ trợ.

11. MỘT SỐ MODEL TUNGLEE PF THAM KHẢO

Một số model được các nguồn phân phối tại Việt Nam liệt kê gồm:

• PF18-0200-5S3
• PF18-0200-10S3
• PF22-0400-5S3
• PF28-0750-5S3
• PF32-1500-5S3
• PF40-2200-5S3
• PF40-3700-5S3

Ví dụ, PF18-0200-90S3 được một nhà cung cấp ghi nhận là motor 1/4 HP, 3 pha 220/380 V, ratio 1:90, với mặt bích 116 × 116 mm.

Các model trên chỉ mang tính tham khảo; khi báo giá nên lấy đúng mã trên tem motor và xác nhận lại kích thước cơ khí.

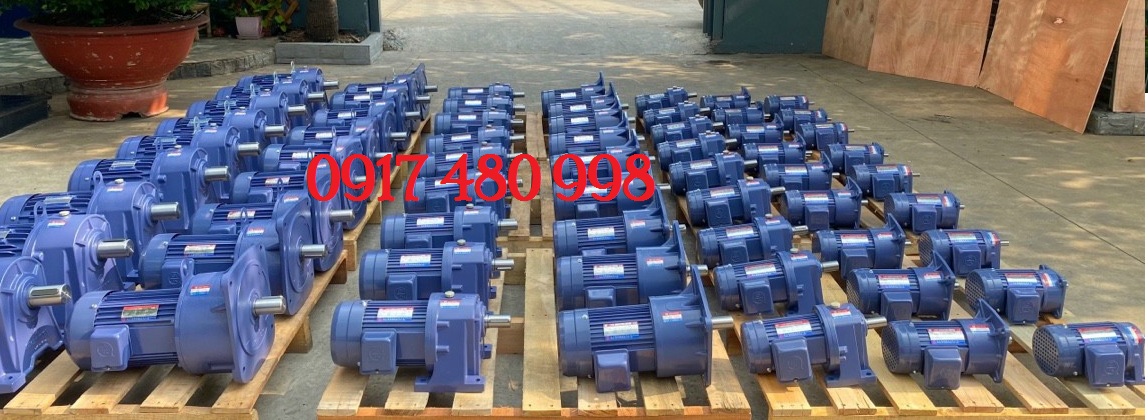

12. HÌNH ẢNH MOTOR GIẢM TỐC TUNGLEE MẶT BÍCH
