Chào mừng Quý khách đến với Công ty TNHH Kỹ thuật Công nghiệp Ngọc Nam Phát – đơn vị hàng đầu chuyên nhập khẩu và phân phối các dòng đầu giảm tốc Sumitomo Cyclo 6000 Series chính hãng tại Việt Nam.









5

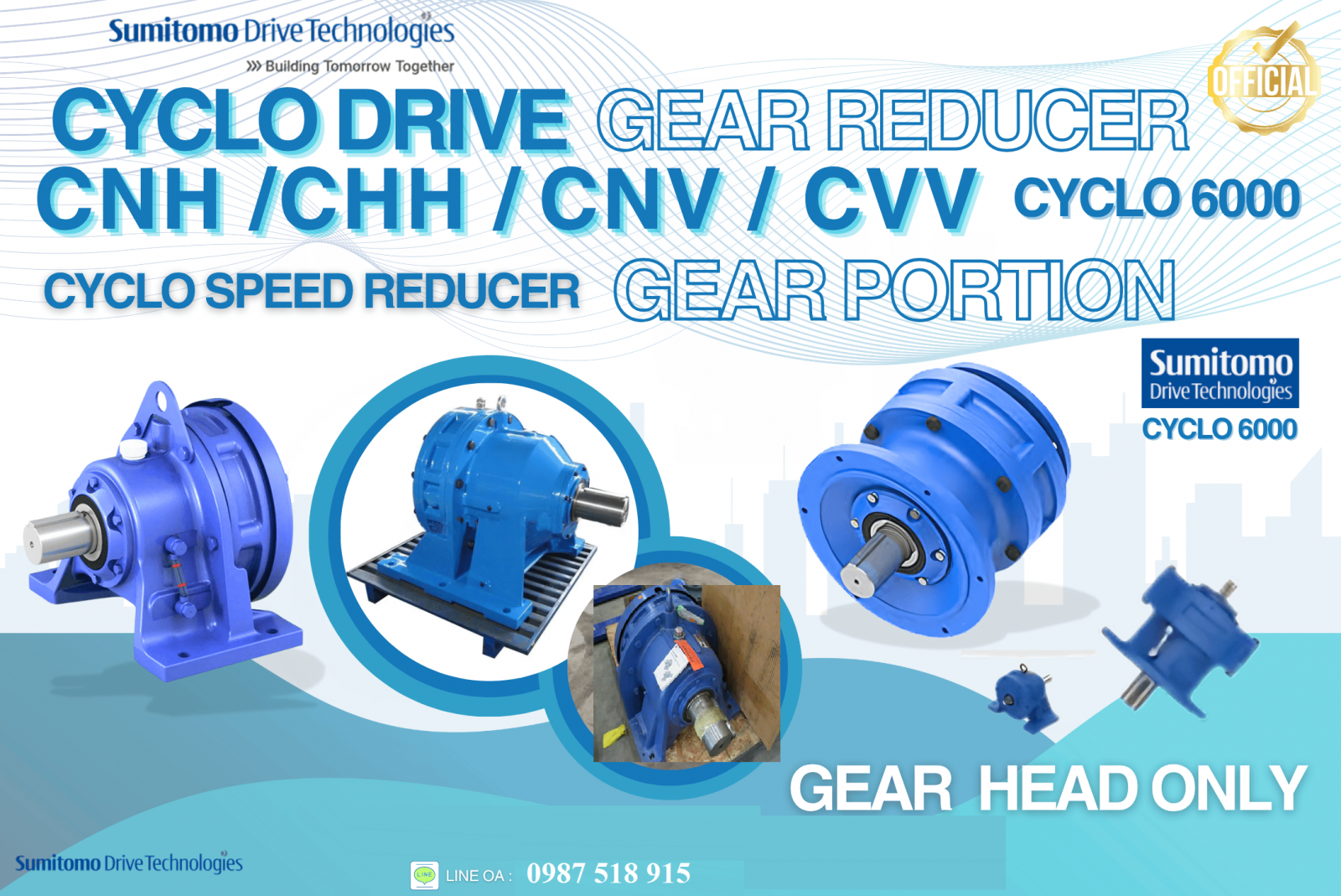

1. Hộp số Sumitomo CHH là gì?

CHH là cấu hình hộp giảm tốc Cyclo 6000 đặt ngang, trục ra nằm ngang, chân đế (foot mount).

Trong tài liệu kỹ thuật của Sumitomo, CHH được xác định là:

• C = Cyclo
• H = Horizontal – nằm ngang
• H = Housing/kiểu chân đế nằm ngang
• Là reducer không tích hợp motor
• Trục ra là trục đặc (solid shaft).
• Có thể lựa chọn giảm tốc 1 cấp hoặc 2 cấp tùy tỷ số truyền.

Ví dụ:

CHH 6105

→ Cyclo 6000
→ Hộp số đặt ngang
→ Chân đế
→ Size 6105.

2. Hộp số CNH Sumitomo

CNH cũng thuộc Cyclo 6000 và có hình dáng cơ bản tương tự CHH, nhưng điểm quan trọng là cấu hình N cho phép lắp đặt theo nhiều hướng.

Tài liệu Sumitomo thể hiện:

CHH → CNH

là hai cách cấu hình liên quan đến housing/mounting của Cyclo 6000. Các cấu hình CNH/CNHM được thiết kế để có khả năng lắp đặt linh hoạt hơn.

So sánh nhanh

Sumitomo cũng liệt kê CHHM (CNHM), CHFM (CNFM), CHVM (CNVM) tương ứng với các kiểu housing/mounting khác nhau.

3. Thông số kỹ thuật chính của Cyclo 6000 CNH/CHH

Dải tỷ số truyền

Cyclo 6000 có rất nhiều tỷ số truyền.

Giảm tốc 1 cấp:

3 – 5 – 6 – 8 – 11 – 13 – 15 – 17 – 21 – 25 – 29 – 35 – 43 – 51 – 59 – 71 – 87 – 119

Giảm tốc 2 cấp:

104, 121, 143, 165, 195, 231, 273, 319, 377, 473, 559, 649, 731, 841, 1003, 1247, 1479, 1849, 2065, 2537, 3045, 3481, 4437, 5133, 6177, 7569...

Các tỷ số trên được công bố trong catalog Cyclo 6000 của Sumitomo.

Lưu ý: tỷ số 3 và 5 sử dụng kết cấu bánh răng hành tinh ở cấp truyền tương ứng, không hoàn toàn giống cơ cấu Cyclo thông thường.

4. Kích thước frame của CHH/CNH

Cyclo 6000 có hệ thống frame size rất rộng, từ loại nhỏ đến loại công suất/mô-men lớn.

Một số size thường gặp:

Danh sách frame size này được Sumitomo thể hiện trong tài liệu kỹ thuật Cyclo 6000.

5. Khả năng chịu tải

Đây là một trong những điểm nổi bật của Cyclo 6000.

Sumitomo công bố:

• Mô-men định mức tối đa: khoảng 68.200 N·m
• Tương đương 603.620 lb-in
• Dải mô-men của dòng Cyclo 6000 khoảng 24 – 68.200 N·m, tùy frame, tỷ số truyền và cấu hình.

Thiết kế cycloidal giúp các bộ phận truyền động làm việc theo kiểu tiếp xúc lăn, thay vì chỉ dựa vào một số ít răng bánh răng chịu tải. Sumitomo công bố khả năng chịu shock load lên đến 500% mức định mức trong các điều kiện được hãng quy định.

6. Cấu tạo bên trong CHH/CNH







Các bộ phận chính gồm:

Motor/Input → High Speed Shaft → Cycloidal Disc → Ring Pins → Output Shaft

Trong đó:

① Trục vào

Nhận tốc độ cao từ motor hoặc bộ truyền động bên ngoài.

② Cycloidal Disc

Là chi tiết đặc trưng của Cyclo. Đĩa cycloidal chuyển động lệch tâm và tạo ra quá trình giảm tốc.

③ Ring Pins

Các chốt bao quanh đĩa cycloidal, tạo điểm tiếp xúc truyền tải.

④ Output Shaft

Trục ra quay với tốc độ thấp hơn nhưng mô-men lớn hơn.

⑤ Bearing

Hệ thống vòng bi chịu tải hướng kính và hướng trục cho các cụm quay.

Cấu tạo này là lý do Cyclo 6000 có khả năng chịu tải va đập cao và tuổi thọ dài trong các ứng dụng công nghiệp.

7. CHH/CNH có thể dùng với motor như thế nào?

Nếu mua CHH/CNH reducer, motor được kết nối thông qua bộ truyền động đầu vào phù hợp.

Còn khi sử dụng loại CHHM/CNHM, đó là Cyclo 6000 Gearmotor – hộp giảm tốc kết hợp motor.

Ví dụ:

CNHM 6095

hoặc

CHHM 6225

Đây là dạng motor giảm tốc Cyclo 6000.

Sumitomo hiện công bố gearmotor Cyclo 6000 có dải công suất khoảng 0,1–132 kW (0,13–175 HP) tùy cấu hình.

8. Một ví dụ model thực tế

Ví dụ:

SUMITOMO CNH 6105

Có thể hiểu cơ bản:

C → Cyclo
N → cấu hình lắp đặt linh hoạt
H → Horizontal
6105 → Frame size

Còn:

SUMITOMO CHH 6175

→ Cyclo 6000
→ Horizontal
→ Foot mount
→ Frame 6175.

Tài liệu Sumitomo cũng sử dụng CHH frame 6175 làm ví dụ trong bản vẽ kết cấu 1 cấp và CNH frame 6105 làm ví dụ cho hộp giảm tốc 1 cấp.

9. Ứng dụng của hộp số CNH/CHH

Dòng này phù hợp với nhiều hệ thống truyền động công nghiệp như:

• Băng tải
• Máy nghiền
• Máy khuấy
• Máy trộn
• Máy nâng hạ
• Máy cán
• Máy đóng gói
• Máy chế biến thực phẩm
• Máy xử lý vật liệu
• Máy sản xuất gỗ
• Máy sản xuất giấy
• Hệ thống conveyor công nghiệp
• Máy có tải va đập lớn

Đặc biệt phù hợp với các ứng dụng yêu cầu mô-men cao, làm việc liên tục và chịu tải thay đổi/va đập.

10. Điểm cần lưu ý khi báo giá CHH/CNH

Để xác định đúng model và đúng giá, chỉ ghi "CHH" hoặc "CNH" là chưa đủ. Cần có tối thiểu:

1. Model đầy đủ
Ví dụ: CHH-6105-...

2. Tỷ số truyền
Ví dụ: i = 29, i = 87, i = 121...

3. Công suất motor nếu ghép motor
Ví dụ: 2.2 kW, 5.5 kW, 11 kW...

4. Tốc độ motor
Ví dụ 4P – khoảng 1.450 rpm.

5. Tốc độ trục ra yêu cầu

6. Kiểu trục ra

7. Kiểu lắp đặt

8. Điện áp/tần số nếu mua nguyên bộ gearmotor.

Dòng đầu giảm tốc Sumitomo CHH (CHHM) là một trong những sản phẩm chủ lực được Ngọc Nam Phát cung cấp, đáp ứng các tiêu chuẩn khắt khe nhất trong công nghiệp nặng nhờ công nghệ bánh răng Cycloid độc quyền.

Tại sao nên chọn đầu giảm tốc Sumitomo CHH tại Ngọc Nam Phát?

1. Cam kết chính hãng 100%: Toàn bộ sản phẩm được nhập khẩu trực tiếp từ các nhà máy của Sumitomo (Nhật Bản/Châu Âu), đầy đủ chứng từ CO/CQ, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.

2. Khả năng chịu tải vượt trội: Công nghệ Cyclo giúp đầu giảm tốc CHH chịu được tải va đập (shock load) lên đến 500%, rất phù hợp cho các dây chuyền sản xuất thép, máy nghiền và hệ thống vận hành liên tục 24/7.

3. Hiệu suất và Độ bền: Thiết kế tiếp xúc lăn thay vì tiếp xúc trượt giúp giảm thiểu mài mòn, đạt hiệu suất truyền động trên 90%, giúp tiết kiệm chi phí vận hành và bảo trì cho doanh nghiệp.

4. Đa dạng Model và Tỷ số truyền: Ngọc Nam Phát cung cấp đầy đủ các mã sản phẩm từ size nhỏ đến size lớn (như 6090, 6100, 6125, 6140, 6165...) với tỷ số truyền từ 1:6 đến các cấp giảm tốc siêu lớn.

Thông số kỹ thuật tiêu chuẩn của dòng CHH (CHHM)

• Kiểu lắp: Mặt bích (Flange Mount) – Thiết kế tối ưu để lắp trực tiếp vào vách máy hoặc bồn khuấy.

• Công suất: Hỗ trợ dải công suất rộng từ 0.12kW đến trên 55kW.

• Trục ra: Trục đặc (Solid Shaft) với độ chính xác cao.

• Bôi trơn: Tùy chọn bôi trơn bằng mỡ (Grease) cho các size nhỏ hoặc dầu (Oil) cho các ứng dụng công suất lớn.

Ứng dụng tiêu biểu trong công nghiệp

Sản phẩm Sumitomo CHH do Ngọc Nam Phát phân phối hiện đang có mặt trong nhiều dự án trọng điểm:

• Hệ thống xử lý nước thải: Máy khuấy bùn, máy gạt rác.

• Công nghiệp thép: Dây chuyền cán sắt, kéo thép, định hình kim loại.

• Thực phẩm & Đồ uống: Các bồn trộn, dây chuyền chiết rót công suất lớn.

• Khai thác & Xi măng: Băng tải tải nặng, máy nghiền vật liệu.

Dịch vụ hỗ trợ tại Ngọc Nam Phát

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ lựa chọn model phù hợp nhất với nhu cầu thực tế của nhà máy.

• Hỗ trợ giao hàng: Giao hàng nhanh chóng trên toàn quốc, đặc biệt là các khu công nghiệp tại Bình Dương, Đồng Nai, TP.HCM và các tỉnh lân cận.

• Chế độ hậu mãi: Bảo hành chính hãng theo tiêu chuẩn Sumitomo Drive Technologies.

Với phương châm "Chữ tín quý hơn vàng", Ngọc Nam Phát cam kết mang đến những giải pháp truyền động hiệu quả nhất cho Quý khách hàng.

Để nhận báo giá chi tiết và tư vấn thông số kỹ thuật cho các dòng Đầu giảm tốc Sumitomo CHH, Quý khách vui lòng liên hệ trực tiếp với chúng tôi qua hệ thống hotline hoặc truy cập website công ty để được hỗ trợ nhanh nhất.
