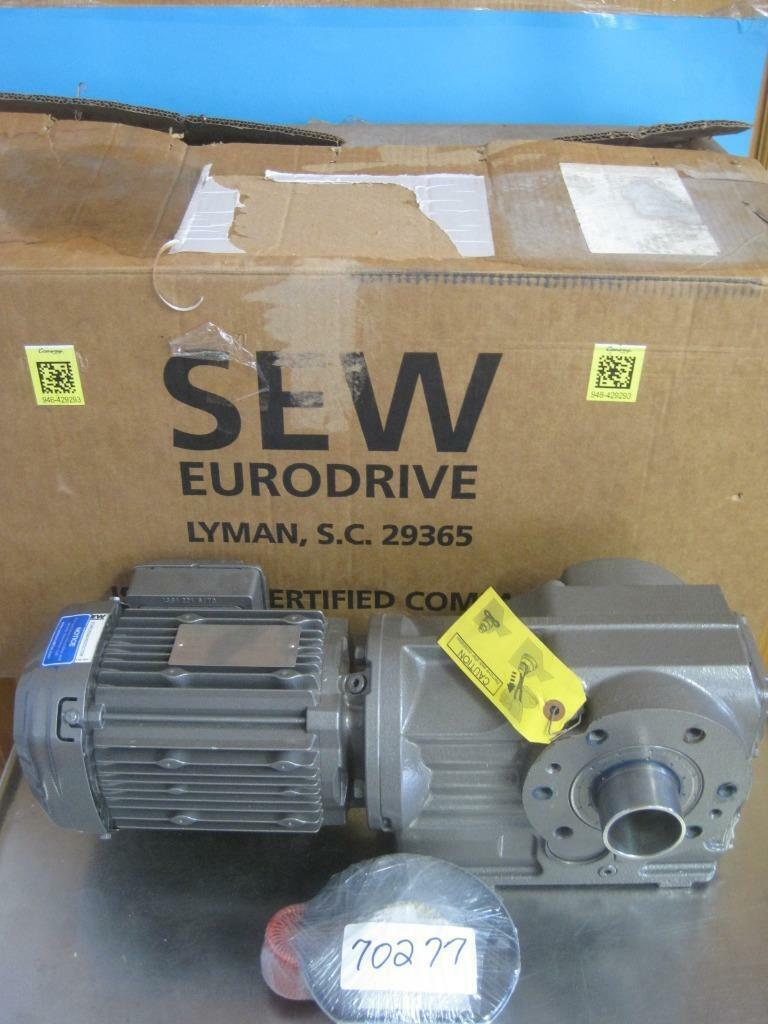

MOTOR GIAM TỐC SEW VUÔNG GÓC

MOTOR GIAM TỐC SEW K..DRN
Mã số:
Giá:
Liên hệ
Tài liệu:
2

MOTOR GIAM TỐC SEW VUÔNG GÓC

Nội dung
Bình luận

Dòng motor giảm tốc SEW Eurodrive - Series K (Bevel-Helical Gearmotors - Dạng bánh răng côn xoắn vuông góc) là một trong những dòng sản phẩm chủ lực và phổ biến nhất của SEW. Dòng này nổi tiếng với hiệu suất truyền động cao (trên 95%), khả năng chịu tải nặng và thiết kế vuông góc 90° giúp tiết kiệm không gian lắp đặt.

1. Bảng thông số kỹ thuật chi tiết theo Cỡ hộp số (Size K)

Cỡ hộp số (Size)	Momen xoắn cực đại Ma_max (Nm)	Tải trọng hướng kính Fra_max (N)	Dải tỷ số truyền (i)	Trục dương d / Trục âm D (mm)	Công suất động cơ (kW)
K..37	200	5,920	5.36 – 106.38	Trục 25 / Trục âm 30	0.12 – 3.0
K..47	400	5,920	5.81 – 131.87	Trục 30 / Trục âm 35	0.18 – 5.5
K..57	600	7,460	6.52 – 145.14	Trục 35 / Trục âm 40	0.25 – 7.5
K..67	820	10,300	7.28 – 144.79	Trục 40 / Trục âm 40	0.25 – 11.0
K..77	1,550	15,400	7.24 – 174.69	Trục 50 / Trục âm 50	0.37 – 15.0
K..87	2,700	21,900	7.19 – 176.05	Trục 60 / Trục âm 60	0.75 – 22.0
K..97	4,300	30,500	8.95 – 176.46	Trục 70 / Trục âm 70	1.1 – 30.0
K..107	8,000	41,500	8.74 – 141.83	Trục 90 / Trục âm 90	2.2 – 45.0
K..127	13,000	65,000	8.68 – 146.07	Trục 100 / Trục âm 100	3.0 – 90.0
K..157	18,000	65,000	8.76 – 150.41	Trục 120 / Trục âm 120	5.5 – 110.0
K..167	32,000	120,000	8.41 – 132.80	Trục 140 / Trục âm 140	11.0 – 200.0
K..187	50,000	120,000	8.48 – 160.00	Trục 160 / Trục âm 160/170	15.0 – 200.0

2. Các kiểu lắp đặt & Biến thể dòng K (Model Variants)

K..: Dạng chân đế, trục dương (Solid Shaft).
KA..: Dạng trục âm (Hollow Shaft) kết hợp rãnh cavet (Keyway).
KF..: Dạng bắt mặt bích (Flange), trục dương.
KFAF..: Dạng bắt mặt bích, trục âm.
KAZ..: Dạng bắt mặt bích nhỏ B14, trục âm.
KH.. / KAD..: Dạng trục âm sử dụng đĩa co chặt (Shrink Disc / TorqLOC).

3. Thông số Động cơ đi kèm (Dòng DRN - IE3)

Tiêu chuẩn hiệu suất: IE3 (Premium Efficiency) giảm thiểu tổn hao năng lượng và sinh nhiệt.
Điện áp tiêu chuẩn: 230V/400V hoặc 380V/660V (50Hz).
Cấp bảo vệ: IP55 tiêu chuẩn (Tùy chọn IP65, IP66 chống nước/bụi).
Cấp cách điện: Class F.
Ứng dụng tiêu biểu: Băng tải nặng, dây chuyền cán thép, máy khuấy, công nghiệp xi măng và khai khoáng.
