Thông số kỹ thuật tiêu chuẩn của động cơ điện 3 pha Mitsubishi (Nhật Bản) – Dòng Super Line Series (SF-JR, SF-JRV, SF-TH...):

Thông số vận hành cơ bản

• Dải công suất ($P$): $0.2 ext{ kW} - 315 ext{ kW}$ ($0.25 ext{ HP} - 420 ext{ HP}$).

• Số cực (Pole): $2P$ ($2900 ext{ rpm}$), $4P$ ($1450 ext{ rpm}$), $6P$ ($960 ext{ rpm}$), $8P$ ($720 ext{ rpm}$).

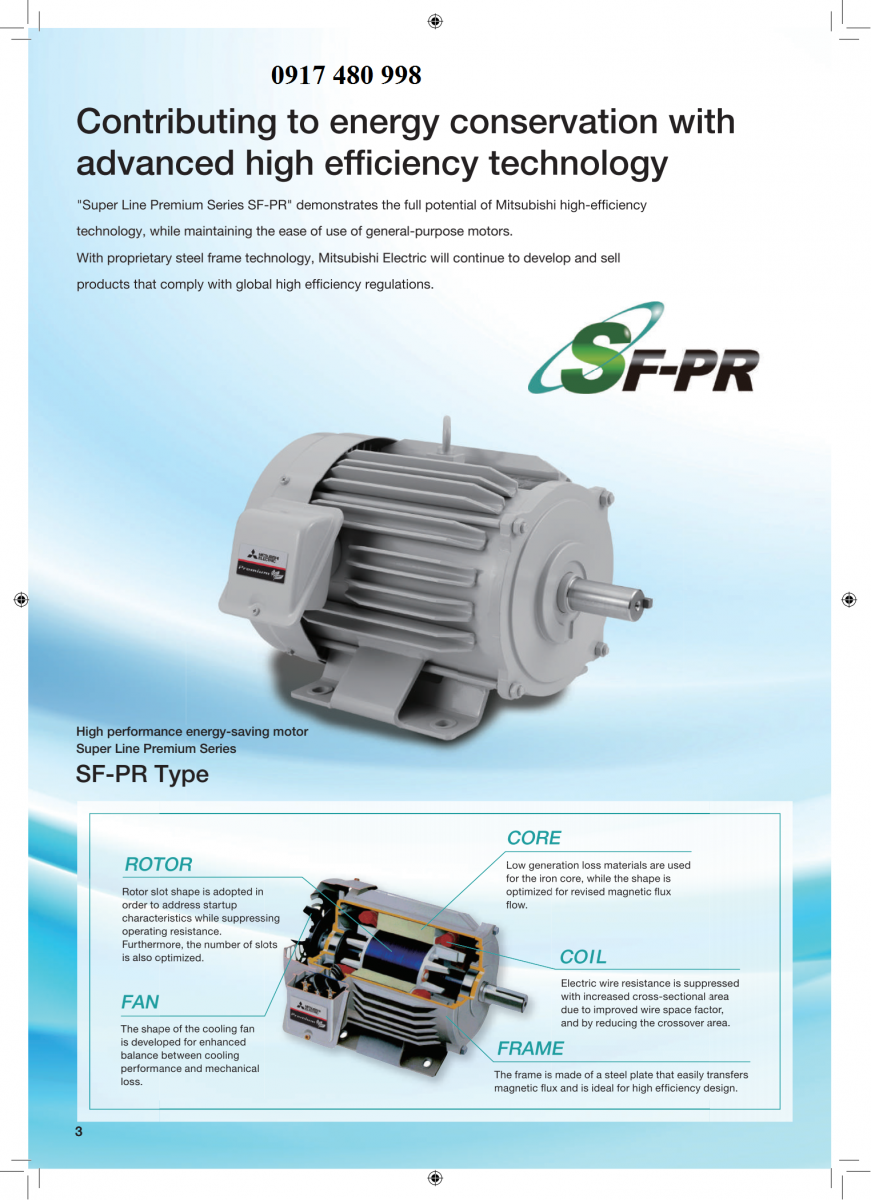

• Hiệu suất năng lượng: IE1 (Dòng SF-JR tiêu chuẩn) và IE3 (Dòng SF-PR Super Line Premium Efficiency).

• Tần số định mức: $50 ext{Hz} / 60 ext{Hz}$.

• Điện áp định mức: $3 ext{ pha } 220V/380V$, $380V/660V$ hoặc $415V/440V$.

Tiêu chuẩn cấu tạo & Cấp bảo vệ

Đặc điểm kỹ thuật nổi bật

• Công nghệ cuộn dây: Dây đồng nguyên chất quấn tự động, sơn cách điện cao cấp giúp chịu tải nhiệt tốt và giảm hao phí điện năng.

• Vòng bi (Bearing): Sử dụng vòng bi/bạc đạn cao cấp Nhật Bản (NSK/NTN), độ ồn cực thấp và hoạt động êm ái.

• Khả năng tương thích biến tần: Chịu được xung điện áp khi chạy qua biến tần Mitsubishi (FR-A800, FR-E800, FR-CS84) mà không gây nóng động cơ.

motor điện mitsubishi 3 pha và 1fase . Là dòng motor japan (g7) danh tiếng hơn 25 năm qua tại Việt Nam. Là một trong những 50 loại motor điện nhiều người quan tâm nhất Châu Á. Sau đây là những thông tin chính về sản phẩm.

1) motor mitsubishi  SF-JR

Điện thế 3 Phase

Loại vỏ khía

Công suất: 0.2kw  đến 10HP(7.5Kw)

Tần số 50/60Hz

Pole: 2 – 4 – 6

Frame: 63M – 132M

IP 55

Class F

2) motor mitsubishi  SF – J

Công suất: 1/2HP(0.4Kw) đến 75HP (55Kw)

Điện áp: 380V/660V

Tần số 50/60Hz

Pole: 2 – 4 – 6

Frame: 160M – 225S

IP 55

Class: F

3) motor mitsubishi  SF – JV

Công suất từ 15HP (11Kw) đến 40HP (30Kw)

Điện áp: 380V/660V

Tần số: 50/60 Hz

Pole: 2 – 4 – 6

Frame: 160M – 180L

IP 55

Class F

Kiểu lắp: chân đế

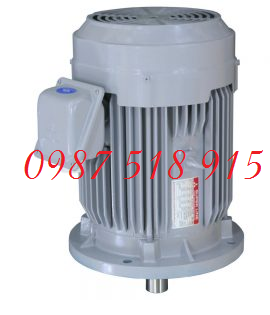

4) motor mitsubishi  SF-JRV

Công suất: từ 1/4HP (0.2Kw) đến 10HP (7.5Kw)

Điện áp: 220/380V & 380V/660V

Tần số: 50/60Hz

Pole: 2 – 4 – 6

Frame: 63M – 132M

IP 55

Class F

Kiểu lắp: trục đứng

Động cơ điện Mitsubishi:

1) motor mitsubishi  SF-JR vỏ khía

Điện thế 3 Phase

Loại vỏ khía

Công suất: 3HP (2.2Kw) đến 10HP(7.5Kw)

Tần số 50/60Hz

Pole: 2 – 4 – 6

Frame: 63M – 132M

IP 55

Class F

2) motor mitsubishi  SF – J

Công suất: 15HP(11Kw) đến 75HP (55Kw)

Điện áp: 380V/660V

Tần số 50/60Hz

Pole: 2 – 4 – 6

Frame: 160M – 225S

IP 55

Class: F

3) motor mitsubishi  SF – JV

Công suất từ 15HP (11Kw) đến 40HP (30Kw)

Điện áp: 380V/660V

Tần số: 50/60 Hz

Pole: 2 – 4 – 6

Frame: 160M – 180L

IP 55

Class F

Kiểu lắp: trục đứng

4) motor mitsubishi  SF-JRV

Công suất: từ 1/4HP (0.2Kw) đến 10HP (7.5Kw)

Điện áp: 220/380V & 380V/660V

Tần số: 50/60Hz

Pole: 2 – 4 – 6

Frame: 63M – 132M

IP 55

Class F

Kiểu lắp: Chân đế

Động cơ điện Mitsubishi Mặt bích

1)Model : motor mitsubishi SF-JR vỏ khía

Điện thế 3 Phase

Loại vỏ khía

Công suất: 3HP (2.2Kw) đến 10HP(7.5Kw)

Tần số 50/60Hz

Pole: 2 – 4 – 6

Frame: 63M – 132M

IP 55

Class F

motor mitsubishi  SF – J

Công suất: 15HP(11Kw) đến 75HP (55Kw)

Điện áp: 380V/660V

Tần số 50/60Hz

Pole: 2 – 4 – 6

Frame: 160M – 225S

IP 55

Class: F

3 motor mitsubishi SF – JV

Công suất từ 15HP (11Kw) đến 40HP (30Kw)

Điện áp: 380V/660V

Tần số: 50/60 Hz

Pole: 2 – 4 – 6

Frame: 160M – 180L

IP 55

Class F

Kiểu lắp: trục đứng

4) motor mitsubishi  SF-JRV

Công suất: từ 1/4HP (0.2Kw) đến 10HP (7.5Kw)

Điện áp: 220/380V & 380V/660V

Tần số: 50/60Hz

Pole: 2 – 4 – 6

Frame: 63M – 132M

IP 55

Class F

Kiểu lắp: Mặt bích
